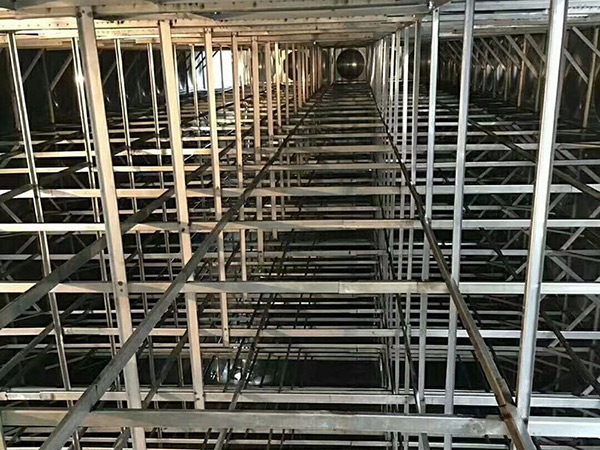

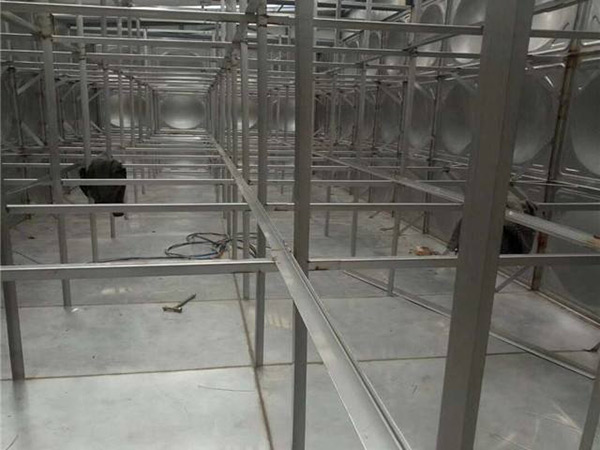

900噸大型方形水箱拉筋加強筋結構，圖片講解

文章出處：人氣：發表時間：2018-11-17

不銹鋼水箱是由不銹鋼沖壓板拼裝焊接而成的，當水箱盛水之后，水壓會對水箱體產生由內向外的壓力，隨著水箱高度的增加，這種壓力在水箱自上而下不斷增加，無設置拉筋則會使水箱受壓變形，甚至使水箱爆裂，因此不銹鋼水箱都會設置拉筋。這就是不銹鋼水箱拉筋設置的目的。

拉筋是方形組合式不銹鋼保溫水箱的組成結構部分，拉筋材料和水箱箱體材料相同。304水箱，拉筋材料為304不銹鋼，316不銹鋼水箱的拉筋材料為316。拉筋是對水箱整體起支撐、穩定作用的結構，它能保持水箱不易受到壓力而發生形變，保證水箱的正常使用。水箱拉筋又分為主拉筋、斜拉筋和立柱三種類型。下面具體介紹一下這三種拉筋的作用。

1、主拉筋

主拉主要作用是防止水箱變形，厚度一般采用靠近底板的側板厚度為基準，規格為4cm*4cm。其焊接間距一般為1000mm一條，大型水箱特別是高度超過3米以上的。其間距應該為500mm一條，連接處必須進行滿焊處理。

　　2、斜拉筋

　　斜拉主要的作用在于分擔主拉筋的拉力，進一步對水箱板進行穩固，切成500mm的長度，連接在水箱與主拉之間。形成龍爪式，常規尺寸為4cm*1cm厚度一般以靠近頂部的側板厚度為基準，連接處必須進行滿焊處理。

　　3、立柱

　　主要的作用是支撐作用，防止頂板蹋陷，變形。一般采用4cm*4cm的規格，厚度以頂部板厚為基準。
