太陽能不銹鋼水箱的水路控制系統工作原理圖
文章出處： 人氣：發表時間：2019-04-13

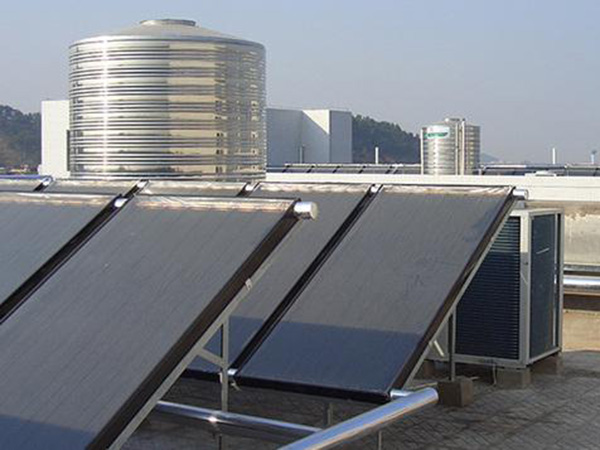

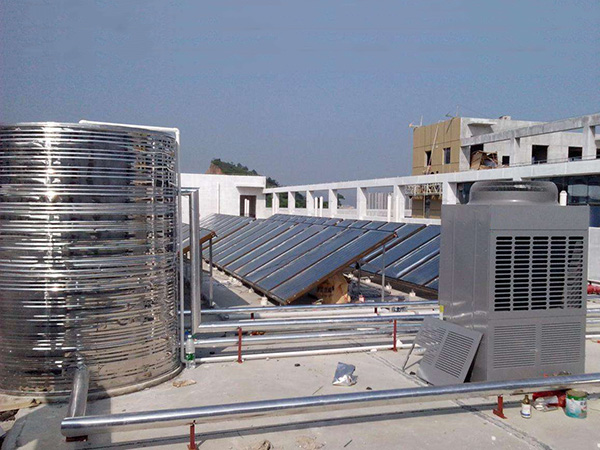

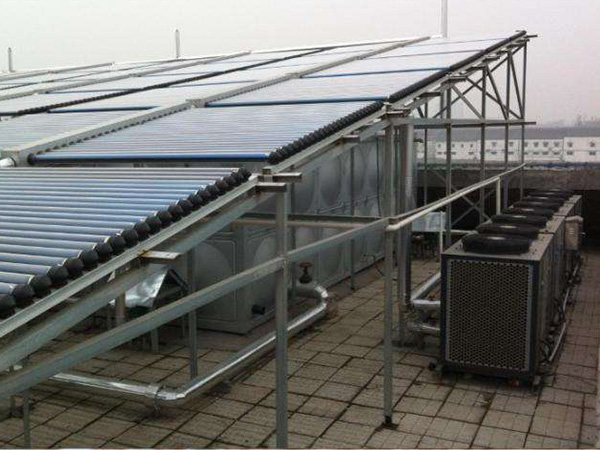

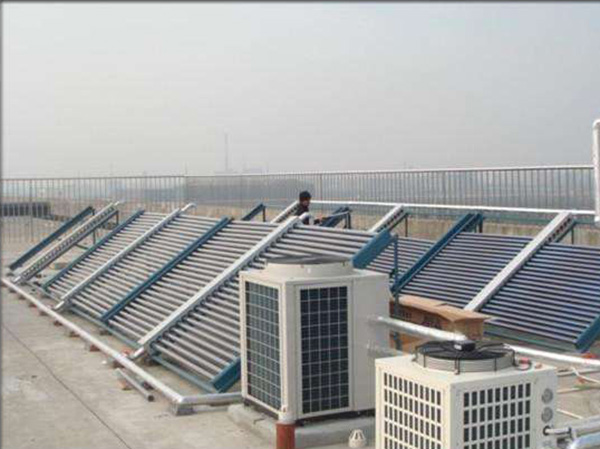

商用太陽能熱水器由太陽能集熱器、不銹鋼保溫水箱、空氣能熱泵熱水器、保溫管道、電路控制系統等多部分組成。在現在多元化的供需要求下，空氣能熱泵輔助太陽能集熱器是更為先進的一種做法。空氣能熱泵能及時補水，能及時制熱。
太陽能集熱器：吸收太陽能，將光能轉化為熱能，使冷水在集熱器內被加熱；
不銹鋼保溫水箱：儲存熱水，可保溫3天，內膽為不銹鋼，外包50mm保溫層，外層是201不銹鋼材料。
空氣能熱泵熱水器輔助加熱系統：用于陰雨天輔助加熱；
供熱水管道（304不銹鋼保溫管、ppr保溫管）：將經過增壓泵加壓后的熱水引向各用水點，主管道有聚氨酯發泡保溫層，未端有回水管。
太陽能熱水器工作：
當晴天，太陽能把集熱器內的冷水加熱至55℃時（該溫度可調），冷水管上的電磁閥門自動打開，冷水被自來水壓カ壓入集熱器內，集熱器內的熱水被擠出，然后進入到保溫水箱中儲存待用，當冷水到達集熱器出口處的溫度探頭時，探頭溫度底于55C，電磁閥門就立刻關閉，冷水停留在集熱器內繼續被太陽能加熱。
2－5分鐘后，水溫又達到55℃時，電磁閥門再次打開，集熱器內的熱水又被擠到保溫水箱中，按此規律，一次又ー次的產生熱水進入水箱，水箱內熱水逐漸增加，一直增加到水箱水滿為止。水箱水滿后，就停止進水，如果還有太陽為了充分利用太陽能，循環泵會自動啟動，把水箱內55℃的熱水抽出來，經過太陽能集熱器循環加熱，使水溫進一步升高至60－70℃，當水溫達到70℃時，就停止循環加熱，限制水溫不要超過70℃，以免燙傷人，又可防止結水垢（產生水垢的溫度條件是水溫超過80℃）。
空氣能熱泵熱水器輔助工作：
空氣能熱泵熱水器加熱系統只有在太陽能光照不足時才啟動，為更大限度地利用太陽能，減少電能的消耗，我們將設定3個時間段檢測保溫水箱的水位。在上午11點，如果保溫水箱內熱水水位還不到40％的位置，則自動啟動熱泵加熱系統，往保溫水箱補充50℃的熱水，如果水位達到設定值，則熱泵系統停止工作。同樣，在中午1點，系統自動檢測保溫水箱70％的水位，在下午3：30，系統自動檢測保溫水箱100％的水位。
從以上我們可以看出，系統在3個設定的時間段（可按需要設定多個時間段）會自動探測保溫水箱的水位，如果水位不夠，オ啟動熱泵加熱（表明此時太陽光照不足或是陰雨天），反之就一直用太陽能加熱（晴天），而不會啟動熱泵，這樣我們便能更大限度地優先使用太陽能備用電加熱系統一般情祝下不會啟動，在塞潮或用水量突然增大時，系統自動檢測保溫水箱的水溫。
只有當不銹鋼保溫水箱的水溫低于50℃時，才啟動電加熱，將水加熱到50℃，從而保證熱水的溫度處于一個較穩定的范圍內晚上用熱水時，熱水水位逐漸下降，冷水不會進入水箱，水溫是恒溫的，按照設計熱水是夠用的。
晚上就不再啟動熱泵加熱了，當水位降至低水位時，熱泵系統自動啟動，往保溫水箱補充少量熱水，保證一直有熱水用，要用多少就加熱多少，水位會一直維持在低水位狀態，這種控制方法更省電費。
這就是通過太陽能制造的熱水水位和溫度來控制整個系統工作，加了空氣能熱水器輔助，能使得不銹鋼保溫水箱內的水更飽和，才不會導致斷水。
太陽能集熱器：吸收太陽能，將光能轉化為熱能，使冷水在集熱器內被加熱；
不銹鋼保溫水箱：儲存熱水，可保溫3天，內膽為不銹鋼，外包50mm保溫層，外層是201不銹鋼材料。
空氣能熱泵熱水器輔助加熱系統：用于陰雨天輔助加熱；
供熱水管道（304不銹鋼保溫管、ppr保溫管）：將經過增壓泵加壓后的熱水引向各用水點，主管道有聚氨酯發泡保溫層，未端有回水管。
太陽能熱水器工作：
當晴天，太陽能把集熱器內的冷水加熱至55℃時（該溫度可調），冷水管上的電磁閥門自動打開，冷水被自來水壓カ壓入集熱器內，集熱器內的熱水被擠出，然后進入到保溫水箱中儲存待用，當冷水到達集熱器出口處的溫度探頭時，探頭溫度底于55C，電磁閥門就立刻關閉，冷水停留在集熱器內繼續被太陽能加熱。
2－5分鐘后，水溫又達到55℃時，電磁閥門再次打開，集熱器內的熱水又被擠到保溫水箱中，按此規律，一次又ー次的產生熱水進入水箱，水箱內熱水逐漸增加，一直增加到水箱水滿為止。水箱水滿后，就停止進水，如果還有太陽為了充分利用太陽能，循環泵會自動啟動，把水箱內55℃的熱水抽出來，經過太陽能集熱器循環加熱，使水溫進一步升高至60－70℃，當水溫達到70℃時，就停止循環加熱，限制水溫不要超過70℃，以免燙傷人，又可防止結水垢（產生水垢的溫度條件是水溫超過80℃）。
空氣能熱泵熱水器輔助工作：
空氣能熱泵熱水器加熱系統只有在太陽能光照不足時才啟動，為更大限度地利用太陽能，減少電能的消耗，我們將設定3個時間段檢測保溫水箱的水位。在上午11點，如果保溫水箱內熱水水位還不到40％的位置，則自動啟動熱泵加熱系統，往保溫水箱補充50℃的熱水，如果水位達到設定值，則熱泵系統停止工作。同樣，在中午1點，系統自動檢測保溫水箱70％的水位，在下午3：30，系統自動檢測保溫水箱100％的水位。
從以上我們可以看出，系統在3個設定的時間段（可按需要設定多個時間段）會自動探測保溫水箱的水位，如果水位不夠，オ啟動熱泵加熱（表明此時太陽光照不足或是陰雨天），反之就一直用太陽能加熱（晴天），而不會啟動熱泵，這樣我們便能更大限度地優先使用太陽能備用電加熱系統一般情祝下不會啟動，在塞潮或用水量突然增大時，系統自動檢測保溫水箱的水溫。
只有當不銹鋼保溫水箱的水溫低于50℃時，才啟動電加熱，將水加熱到50℃，從而保證熱水的溫度處于一個較穩定的范圍內晚上用熱水時，熱水水位逐漸下降，冷水不會進入水箱，水溫是恒溫的，按照設計熱水是夠用的。
晚上就不再啟動熱泵加熱了，當水位降至低水位時，熱泵系統自動啟動，往保溫水箱補充少量熱水，保證一直有熱水用，要用多少就加熱多少，水位會一直維持在低水位狀態，這種控制方法更省電費。
這就是通過太陽能制造的熱水水位和溫度來控制整個系統工作，加了空氣能熱水器輔助，能使得不銹鋼保溫水箱內的水更飽和，才不會導致斷水。
