消防水箱有哪些部分組成
文章出處： 人氣：發表時間：2020-08-22

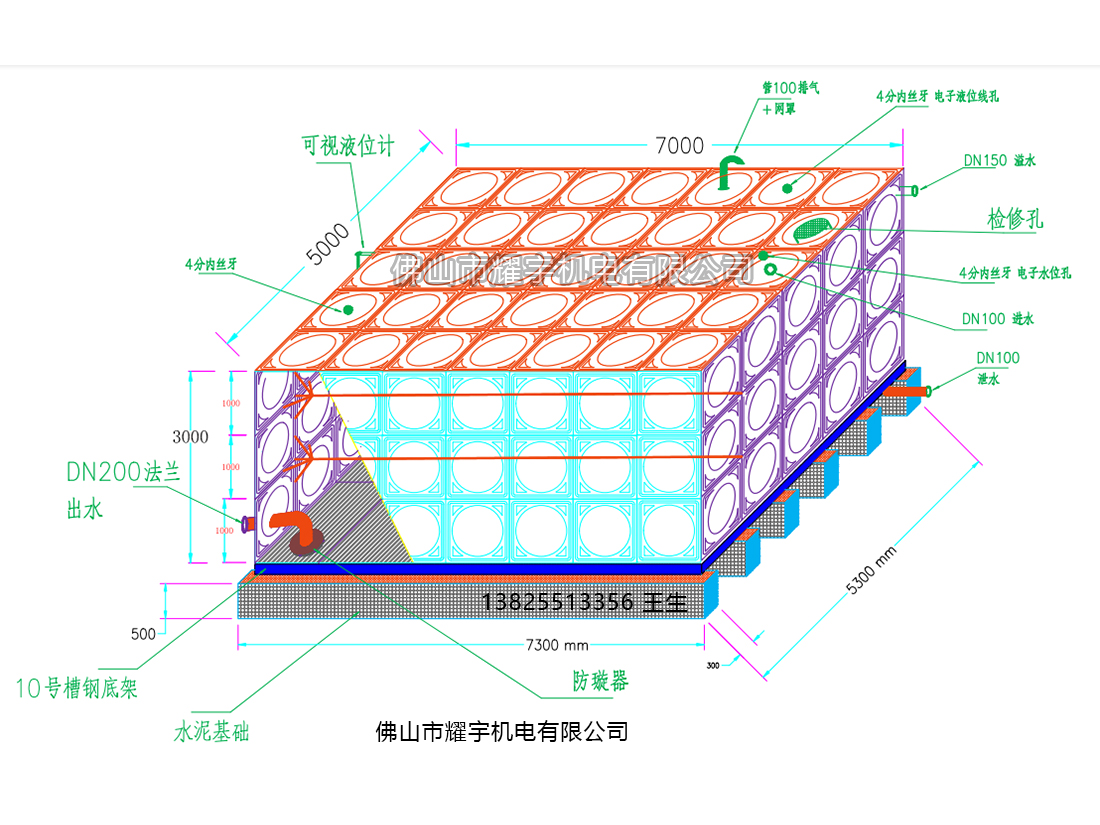

不銹鋼消防水箱的組成部分這些不需要太過多的去了解，你只需要告訴不銹鋼消防水箱廠家什么尺寸，需要怎么開孔，基礎是怎樣的，有哪些要求，有圖紙有要求這些東西在水箱廠家里面都會被你備好貨，等你的預付款和現場安排生產時間即可。既然你來到了這里也希望帶點好貨，給你預覽下不銹鋼消防水箱的組成部分有:混凝土槽鋼底座、不銹鋼沖壓板、 內部拉筋、進水管和浮球閥、檢修孔、通風孔、出水管、溢流管、泄水管、通氣管、液位計、內外爬梯等。
1、混凝土槽鋼底座：為了保證水箱底部底板受力均勻，增加其使用壽命，底座的制作是消防水箱結構的重要組成部分，先澆筑合格的條形水泥基礎，再焊接間隔1000mm的田字形槽鋼底座。
2、不銹鋼沖壓板：通過模壓成型，表面凸起狀，一部分為了保障水箱側面不隨著時間的增加而變形，一部分為了承壓能力與美觀程度，包含底板、側板和頂板。
①底板：位于水箱底部，一般為2*1平板(一般規格)，其余按水箱實際尺寸切割。厚度取決于水箱的尺寸、基礎、尺寸和高度。其厚度一般為3.0~1.2
②側板：側板尺寸分為三種常規尺寸：1000*1000、1000*500、500*500。也可根據水箱的實際尺寸靈活更換。厚度由水箱的高度決定。一般來說，離底部越近。
③頂板：頂板和側板規格相同，不同的是厚度，頂板的厚度一般1.0毫米。
3、內部拉筋：整個水箱側面的壓力基本上由拉筋承擔，通常采用與水箱材質相同的材質，規格為40*40左右。
進水管和浮球閥：進水管一般從管壁接入。當水箱利用管網壓力進水時，進水管的如果應該安裝浮球閥。類似于廁所里面的裝置，浮球閥的管徑應該等于進水管的管徑。浮球閥前安裝閥門，以便檢修。浮球(浮球分為電子浮球和機械浮球)。其主要功能是控制水箱進水。其原理是當浮子上的鉛球隨水位上升達到一定位置時，自動避免進水。避免水箱過多的水溢出，造成浪費和其他設備損壞。
4、檢修孔（包含水箱蓋）
檢修孔是通往水箱內部的檢查孔。一般在水箱進水口附近預留，圓孔800mm*800mm，并設人孔蓋。排氣孔是防止水箱內氣壓膨脹和內部空氣循環的作用。
5、通風孔（排氣孔）
通氣管可伸出室內或者室外，但不得伸到有有害氣體的地方。管口應設有防止灰塵、昆蟲等進入的濾網，一般管口要朝下，防止水源受到昆蟲和嚙齒動物的污染。通氣管上不得安裝閥門、水封等，也不得與排水系統和通風管道相連接。
6、出水管：出水管可從管壁或者管底接出。高位消防水箱出水管管徑應滿足消防給水系統設計流量的出水要求，并不應小于DN100。
7、溢流管：溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100。溢流管的喇叭口直徑不應小于溢流管直徑的1.5-2.5倍。溢流管上不能裝設閥門，喇叭口處應設網罩，并采取間接排數IDE方式。
8、泄水管：泄水管應從水箱底部接出，并應裝設閥門。泄水管可以與溢流管相連接，但不得與排水系統直接連接。
9、液位計：液位計分為電子顯示式和常規式，用于觀察水箱內部水位。根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。合格的不銹鋼水箱應包括這些部件。
10、內外爬梯：扶梯的作用是讓維修人員檢查和修理水箱的頂部和內部。扶梯高度根據水箱高度確定，水箱高度比水箱高200mm，寬度為300mm。為了安全考慮還方便消防水箱清洗保養。
水箱的開孔分為進水、出水口、污水和溢流四大直徑，其余孔按用戶要求固定。進水口的正常位置是從頂部向下200-500mm。溢流口應比進水口高出100毫米至200毫米。出水口位于水箱底部以上300毫米處，排污口略低于出水口或安裝在水箱底部。上述水箱開口的位置基于施工圖和客戶指定?！ ?/span>
